液压马达是扶轮致动器,将液压能转换为机械转矩。使用压力和流提供的液压泵,液压马达旋转拉,驱动器或绞车外部加载各种液压机器生成建筑设备食品搅拌机。
液压马达的三个最常见的结构是齿轮、叶片和活塞品种,每个都有一个独特的风格。此外,一些常见的类型使用轨道技术,如内齿轮油泵和geroller马达。

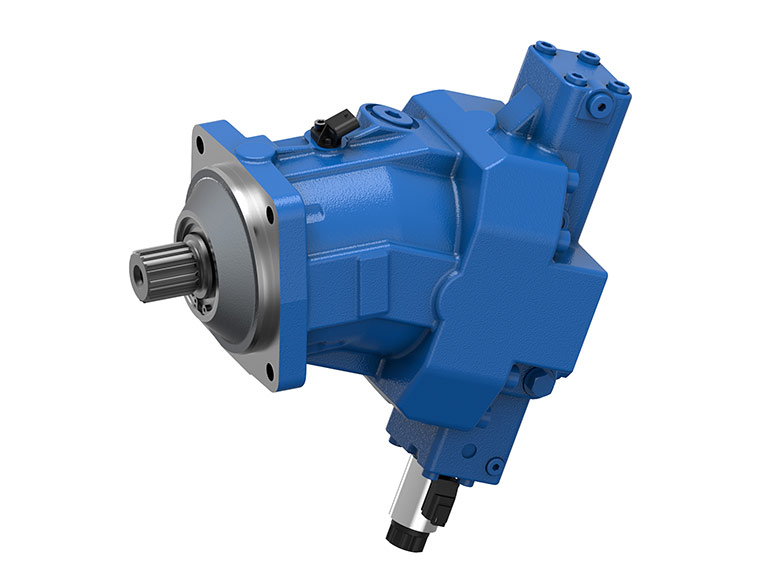

A36VM变量轴向柱塞马达,这是专门为液压动力传动系统开发的。它允许更大的牵引力和速度移动机器。图片由博世力士乐。
制造商提供定量泵在所有主要建筑类型,只有活塞各种变数选项可用。固定位移意味着理论电机体积保持不变,而转矩和速度变化仅通过调节流量和压力通过各种途径。通过旋转斜盘变量马达修改位移控制,本质上是提供无限的调整速度和扭矩范围内控制。
了解电动机torque和速度
扭矩,或和扭转运动的力量的努力,表示为英寸磅(in.-lb),尺磅(英尺-磅)或牛顿米(Nm)。在描述液压马达的转矩性能时,我们描述了三个不同的领域。首先,断裂扭矩通常用于定义所需的最小转矩与空载启动电动机,和内部摩擦力矩因素和压力需要克服静摩擦。
运行转矩描述load-induced力矩电动机使用移动任何旋转功能需要的机器。运行转矩可能相对稳定,如绞车功能,但也可以为不断变化的条件相差很大,如轮驱动汽车。
起动转矩是所需的最小转矩启动电动机负载下,结合load-induced扭矩(惯性因素)和断裂扭矩。实际转矩理论转矩之比为我们提供了液压马达的机械效率的因素。
我们计算液压马达的内部体积来描述流体运动循环多少一个旋转,否则称为位移。位移是一个体积计算,所以单位表示在立方厘米或立方英寸。电机的位移越大,产生的力越高每磅每平方英寸的液压压力,但是电机的速度是位移成反比。
汽车通常被描述与理论数字,因为几何构成电机的物理位移是抵消许可和泄漏,防止实际转矩匹配理论转矩。所以如果你想达到所需的输出速度(通常是描述每分钟的转数或rpm),你还必须考虑效率。例如,任何给定的活塞式马达效率可达到90%,以便提供100 gpm,汽车会浪费流量作为纯热量而不是运动。
你可以通过以下公式计算电机转速,231只是每加仑立方英寸的数量:
流流量x 231÷立方英寸位移= rpm
电机类型和选择
每个电机类型有着不同的自然特征和期望性能相对于成本。齿轮马达例如,便宜的但通常限于中等压力、介质扭矩和窄范围的位移(尽管它们通常提供最低的位移选项),他们往往认为高速(3000 rpm或更多)。另一方面,叶片马达提供流体动力设计中压,中速,更安静,更有效的选择比齿轮电动机的选择。
的活塞式发动机提供了广泛的功能,虽然指望一些被认为是经济资本收购,他们的效率自然很快就提供了一个长期的投资回报。小至5 cc 1000 cc一样大或者更大,活塞运动也提供了大量的控制选项。你也可以期待高压力、高扭矩,高速选项——作为最有效的选择。
每个电机的结构,如您所料,不同的风格。齿轮马达特性两个齿轮,一个驱动轴(),另一个空闲。它们的功能很简单;高压油进入进气口,齿轮和住房周围流动的出口港口。尽管扭矩是位移和压力的函数,在进口并不能保证提供高压力高的力量。进口和出口的压差问题,所以明白每个psi的反压力减少有效输出。
在中压和成本范围内,叶片马达特性房地产偏心孔。马达的叶片幻灯片的转子,和位移控制叶片的大小及其偏心孔的宽度。加压流体的运动导致一种不平衡的力量,进而迫使转子在一个方向上。

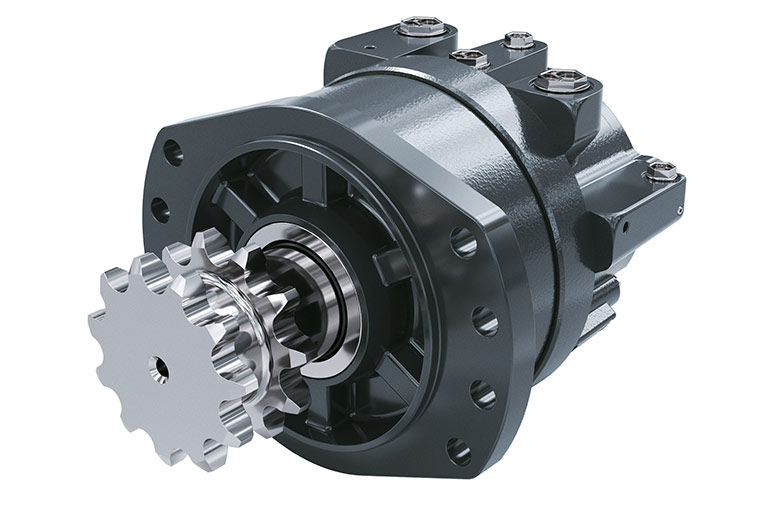

Thorx家庭凸轮叶汽车减少冲击速度转换70%,改善机器处理和运营商安慰。图片由丹佛斯
活塞式发动机可用在各种风格,包括径向、轴向、和bent-axis风格最受欢迎。径向活塞发动机特性活塞曲轴的轴垂直地排列。随着曲轴旋转,活塞往复运动的径向液压力。轴向活塞设计功能几个活塞(最常见的是九)安排和往复轴向内住房(缸体、转子或桶)。活塞乘坐耐磨护板是固定或可调,和推力板的角部分决定了泵的排量。
气缸体旋转的轴的轴与泵活塞保持一致。两个轴向柱塞马达的设计存在——旋转斜盘和轴弯曲类型。挡板设计活塞和驱动轴平行排列。bent-axis版本,活塞被安排在一个角度主驱动轴。活塞泵的另一个优点是控制选项。Electro-proportional控制、双速控制,甚至自动位移控制转矩和速度变化基于需求。
的轨道汽车使用一个特殊的轴或阀瓣阀自动分发加压流体液的独特形状的转子内安排。的内齿轮油泵设计有一个简单的内部和外转子。相比之下,geroller设计采用辊提供低摩擦、高机械效率、启动转矩和高于内齿轮油泵的设计。此外,他们提供光滑,低速运行和提供辊寿命更长更少穿。内齿轮油泵提供连续密封的密封在整个运行平稳,虽然他们的效率相对较低。
有几个重要的事情时要考虑选择一个液压马达。首先,你必须知道的最大操作压力、速度和转矩马达需要适应。这将允许你计算它的位移和流量需求指定泵流量和压力要求操作。
液压马达可以使用不同的液体,所以你必须知道系统的需求。它需要一个生物,环保液体或耐火,例如,可能需要特殊印章或技术?此外,污染可能是一个问题,所以知道它的阻力水平是至关重要的你可以选择适当的过滤。
任何组件的成本是一个巨大的因素选择,但初始成本和预期寿命只是其中的一部分。你还必须知道电动机的效率,因为这将决定运行成本效益。此外,易于维修和维护的组件或迅速改变与其他品牌会降低整个系统的成本。最后,考虑电机的尺寸和重量,因为这将影响系统的尺寸和重量或机器正在使用它。
